Thermosolar TS 400 napkollektor
Vákuumos síkkollektor szivattyús rendszerekhez.
2 m2-es, vákuumos hõszigetelésû, álló elrendezésû, rézcsöves, csõkígyós, belsõ átkötõcsöves napkollektor, ALOx szelektív elnyelõlemezzel, mélyhúzott alumínium-ötvözet kollektorházzal, nagy tisztaságú edzett üveg fedéssel.
Minõsítések, garancia:
A TS 400 napkollektor fontosabb mûszaki adatai:
| Thermosolar TS 300 napkollektor | |
| Szélesség: | 1009 mm |
| Magasság: | 2009 mm |
| Mélység: | 75 mm |
| Szélességi modulméret: | 1040 mm |
| Teljes napkollektor felület: | 2,03 m2 |
| Szabad üvegfelület: | 1,84 m2 |
| Abszorber felület: | 1,70 m2 |
| Teljes tömeg folyadék nélkül: | 45,3 kg |
| Folyadéktér ûrtartalma: | 1,60 liter |
| Javasolt térfogatáram: | 30-100 l/óra |
| Javasolt üzemi nyomás: | 450 kPa (4,5 bar) |
| Üresjárási hõmérséklet (1000 W/m2 napsugárzás és 30°C külsõ hõmérséklet esetén) |
224°C |
| Maximális üzemi nyomás: | 600 kPa (6 bar) |
| Minimális dõlésszög: | 15° |
| Maximális dõlésszög: | 90° |
| Üvegfedés vastagsága: | 4 mm |
| Kollektorház hõszigetelése: | vákuum (100 Pa) |
| Kollektorház anyaga és kialakítása: | Al-MG mélyhúzott tálca |
| Abszorberlemez szelektív bevonata: | ALOx |
| Abszorberlemez abszorpciós tényezõje: | 0,95 |
| Abszorberlemez emissziós tényezõje: | 0,13 |
| Csatlakozó csonkok mérete és típusa: | Ø40mm peremes csatlakozó |
| Érzékelõ hüvely belsõ átmérõje: | 6 mm |

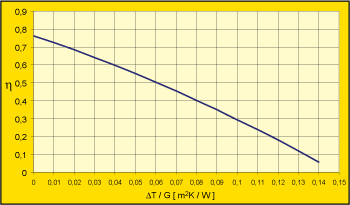

A TS 400 napkollektor hatásfoka (EN 12975-2 szabvány szerint)
A hatásfok egyenlete:
η = η 0 - a1.((tm-ta)/G) - a2.((tm-ta)2/G)
tm: napkollektor közepes hõmérséklete [K]
ta: környezeti hõmérséklet [K]
G: a napkollektor felületére érkezõ napsugárzás intenzitása [W/m2]
Hatásfok együtthatók a napkollektor szabad üvegfelületére vonatkoztatva:
η 0, optikai hatásfok [-]: 0,763
a1 együttható [W/(m2.K)]: 3,803
a2 együttható [W/(m2.K2)]: 0,011
Test report No: 2/04/00479.1.0-6
A TS 400 napkollektor nyomásvesztesége
Nyomásveszteség görbe
Közeg: 40% propilénglikol - 60% víz
Közeg hõmérséklete: 20°C
